西门子6ES7216-2AD23-0XB8 24输入/16输出  CPU 226 CN DC/DC/DC，24 输入/16 输出

使用 S7-200 的 READ_RTC（读取实时时钟）和 SET_RTC（设置实时时钟）指令时， 读取和设置的数据格式都是 BCD 码的。如果觉得不便计算、处理，可使用 Clock Integer 指令库。

Clock_Integer 指令库用于将 BCD 码格式的 S7-200 日期、时间转换为十进制整数格式，以及将十进制整数格式的日期、时间值设定为 S7-200 时钟。

 注意：此指令库/程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。使用该软件的风险*由用户自行承担。由于它是免费的，不提供任何担保，错误纠正和支持，用户不必为此西门子与服务部门。

要使用 Clock_Integer 指令库，须遵循下列步骤：

取得 Clock_Integer 指令库文件，并添加到编程软件 STEP 7-Micro/WIN 中；

按照要求编写用户程序调用 Clock_Integer 指令库。

添加 Clock_Integer 指令库

 Clock_Integer 指令库

点击上面的链接下载 Clock_Integer 指令库到本地计算机硬盘，建议保存在 Micro/WIN 安装目录的 Lib 文件夹中。以下是一个完整路径的例子：

C:Program FilesSiemensSTEP 7-Micro/WIN V4.0Lib

将指令库库手动添加到 Micro/WIN 软件中。

 参见添加指令库。

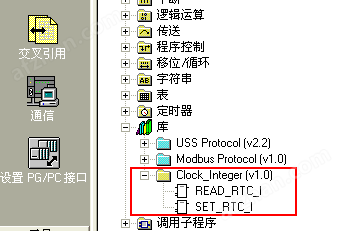

成功添加指令库后，用户可以在STEP7 Micro/win的指令树中找到‘Clock_Integer (v1.0)'

图1.Clock_Integer 库

Clock_Integer 指令库编程应用 － 读取系统时钟

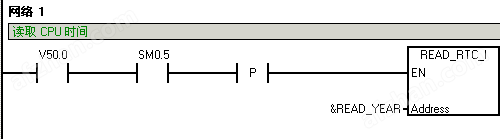

1、调用 READ_RTC_I，读取 PLC 时钟 ，并将其转换为十进制整数格式 ：

图 2. READ_RTC_I

表 1. READ_RTC_I参数

2、分配库存储区：

调用指令 READ_RTC_I 或 SET_RTC_I 后，必须定义 8 位（一个字节）的 V 存储区为库存储区。

 参考：分配库指令数据区

表2. 8 字节时间缓冲区的格式

(1) 1 = 星期天；7 = 星期日；0 = 禁止星期

如图 2 所示，当 V50.0 为 ‘1’ 时，转换后的实时时钟被存储在 VB10 至 VB17 中。

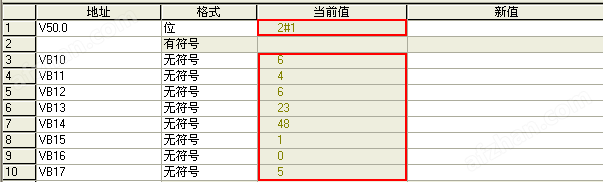

在状态表中用户可以看到：

图3.状态表

可以看出，此时的 PLC 时钟为： 2006 年 4 月 6 日，23 时 48 分 1 秒，星期四。

 注意：此指令库读取的整数格式时钟数据以连续字节的形式保存，而后续的整数运算需要一个字（两个字节）长度的数据。编程时要注意这一点。

Clock_Integer 指令库编程应用 － 设置系统时钟

1、调用 SET_RTC_I，将以十进制整数格式存储的日期时间设定为 PLC 时钟

图4.SET_RTC_I

表 3. SET_RTC_I 参数

8 字节时间缓冲区的格式同表 2。

2、分配库存储区：

 参考：分配库指令数据区

Clock_Integer 指令库应用例程

 Clock_Integer 指令库例子程序

 注意：该例程必须使用 Micro/WIN V4.0 SP3 或以上版本软件打开。

 注意：

CPU221、CPU222 没有内置的实时时钟，需要外插“时钟/电池卡”才能获得此功能。

只有 STEP7 Micro/Win V3.2+SP4 和 V4.0 版本才支持使用该指令库。

在使用 ‘SET_RTC_I’ 设定 PLC 时钟时，被设定的时间必须有实际意义，否则设定操作不能成功完成。例如： 不能将月份设为 13，或者将分钟设为 61 等。

Address 端必须输入地址指针，如：&VB10，&VB20；或者为双字地址，如：VD100，MD10，AC0等，在该地址中存有地址。
